液下离心泵的结构图

时间：2012/2/8 来源：浙江扬子江泵业有限公司

液下离心泵的产品介绍：

1. 液下离心泵采用独特的单叶片或双叶片轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
2. 液下离心泵的机械密封采用新型硬质耐腐的碳化钨材料，同时将密封改进为双端面密封，使其长期处于油室内运行，可使泵安全连续运行8000小时以上。
3. 液下离心泵为立式结构，工作时泵体浸在液体中，因而很容易起动，不存在排气抽空问题，同时具有无泄漏等特点，液下深度可达0.5～7米。
4. 液下离心泵整体结构设计合理、噪声小、节能效果显著、检修方便。
5. 接抽结构先进可靠，泵与电动机采用挠性联轴器连接，泵轴尺寸精密，保证了泵平稳运行，留有足够的安全系数。
6. 液下离心泵能够在全扬程范围内使用，从而保证电机不会过载。
7. 可根据用户需要配备液位自动控制柜，根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。

三、液下离心泵的使用范围：

1.介质温度不超过70℃，介质重度为1～1.3kg/dm3。
2.铸铁材质的使用介质PH值在5～9范围内。
3.1Cr18Ni9Ti不锈钢可使用各种带腐蚀性介质。
注：用户如有特殊的温度、介质等要求请在订货时注明输送介质的详细情况，以便本单位提供更为可靠之产品。
适用于化工、石油化工、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业，输送带颗粒的污水、污物，也可用于抽送清水及带腐蚀性介质
广泛用于化工、石化、冶炼、染料、农药、制药、稀土、化肥等行业,在贮罐上输送不含悬浮固体颗粒,不易结晶,温度不高于100℃的各种非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀介质的理想设备。

四、液下离心泵的特点：

液下离心泵体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。液下离心泵可根据用户需要配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行绝对保护，提高了产品的安全性与可靠性。浮球开关可以根据所需液变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。液下离心泵可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来极大方便，人可不必为此而进入污水坑。液下离心泵能够在全扬程范围内使用，而保证电机不会过载。

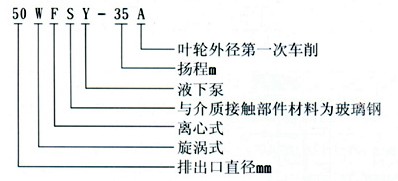

五、液下离心泵的型号意义：

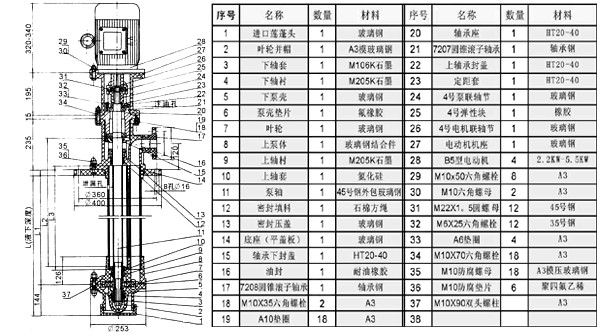

六、液下离心泵的结构图：

七、液下离心泵的性能参数：

型号		流量Q		扬程H （m）	转速 (r/min)	功率N （kw）		效率n (%)
型号		m 3 /h	L/s	扬程H （m）	转速 (r/min)	轴	电机	效率n (%)
25WSY-22	a型	2.88	0.80	22	2900	1.35	2.2	13
		4.05	1.12	18		1.18		17
		6.48	1.80	15		1.06		25
25WSY-30		2.88	0.80	30	2900	1.85	3	13
		6.48	1.80	20		2.10		17
		9.00	2.52	15		1.45		25
40WSY-25		5.76	1.60	25	2900	2.85	4	14
		8.10	2.24	20		1.09		21
		13.32	3.70	15		1.83		30
40FSY-22		8.10	2.24	22	2900	1.09	3	44
		15.84	4.4	18		1.45		53
		20.00	5.50	15		1.83		44
40FSY-18		6.48	1.80	18	2900	1.00	2.2	32
		15.00	4.17	15		1.20		51
		21.60	6.00	12		1.76		42
40WSY-50	b型	6.48	1.80	50	2900	6.35	7.5	14
		8.64	2.40	45		5.56		19
		14.40	4.00	35		4.76		30
40FSY-35		10	2.8	34	2900	1.86	4	50.6
		20	5.5	30		2.62		64
		30	8.3	24		3.09		63.5
50FSY-35		30	8.3	35	2900	4.94	7.5	58
		45	1.5	32		5.59		70
		55	15.1	28		6.33		66
50FSY-35A		25	7.0	26	2900	2.83	5.5	63
		35	9.7	25		3.35		70
		45	12.5	22		3.87		69
50FSY-20		18	5.0	20	2900	1.64	4	60
		30	8.3	16		2.4		55
		35	9.7	12		2.6		44
80FSY-35		56	15.5	35	2900	8.45	15	63
		92	25.5	29		10.1		72
		110	30.5	25		10.80		69
80FSY-35A		45	12.5	26	2900	5.12	11	62
		69	19.2	22		6.2		67
		90	25.0	19		7.35		63
